电池引出片每处焊点的数量应大于6点

来源:http://www.kingdco.com   发布时间:2021-04-12
分享到:

电池引出片大家应该都有听说过吧,它是电池上一个重要的组成部件,它的导通性是非常强的,电池引出片的制造工艺是比较特殊的,它在很多行业领域中起到了较大的作用。随着我们技术的不断发展,现在电池引出片的性能等都有了很大的改进,那么电池引出片要如何进行点焊呢?在点焊时又有什么注意事项呢?下面小编就为大家带来了这方面的一些知识,希望可以让大家对于电池引出片的了解更加详细。

锂动力电池引出片与连接片的作用是将锂动力电池单体经串并联构成锂动力电池模组,锂动力电池通常采用点焊引出片与连接片工艺,锂动力电池点焊引出片和连接片的方法如下:

1)将双头脉冲点焊机的电源开关按向“开”的位置,开启电源。

2)确认锂动力电池设备各参数已调试好,依据参数设定表,准备好物料和相关工具。调试锂动力电池点焊机设备参数时必须符合品质要求,才能进行焊接车载操作。点焊锂动力电池时必须注意点焊拉力,拉力值需在品质检测范围之内。

3)拿起一锂动力电池单体,负极底部朝上,拿一引出片,引出片带圆孔端在外,将引出片点焊于锂动力电池负极中间位置。

4)将锂动力电池单体转过去,引出片朝内,拿一连接片,将连接片摆放于引出片的上面,将连接片点焊于锂动力电池单体负极中间位置,与引出片成一直线。

5)拿起另一锂动力电池单体,负极底部朝上,将锂动力电池单体的连接片外露一端点焊于第二锂动力电池单体的负极底部中间位置。

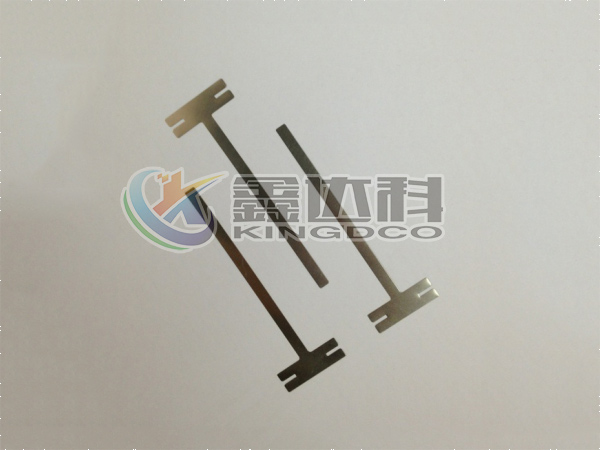

电池引出片

6)将串联点焊好的锂动力电池单体摆放于压合夹具上,用力将各锂动力电池单体朝中间压合,使两锂动力电池单体紧密结合在一起,两锂动力电池单体成一直线。

7)将压合好的锂动力电池组从压合夹具上取出,进入下一工序,关闭点焊机电源开关。

锂动力电池点焊引出片与连接片时,应注意以下事项:1)引出片、连接片的规格须符合材料BOM规格。2)焊点不能有漏焊、虚焊、炸火、明显毛刺等不良现象。3)引出片、连接片每处焊点数不少于6点。4)点焊操作时不能使面垫脱落,如有脱落现象须重贴面垫再作业。5)当点焊机铜针针尖发黑时,用挫刀将铜针黑点挫去再重新点焊作业。6)如遇点焊机有异响等异常现象时,应及时关掉点焊机电源开关。

一般我们点焊电池引出片时其步骤还是比较多的,希望大家按照操作手册正确进行。还有就是在点焊时的一些注意事项也要记住,比如焊点不要出现漏焊、虚焊、毛刺等不良现象,电池引出片每处焊点数不要少于六点,如果在点焊过程中出现了异常现在要及时停止关闭电源。
