电动车电池链接片与电池引出片的注意事项

来源:http://www.kingdco.com/news/189.html发布时间:2020-07-13

现在的电动车基本上都是用的锂电池,你知道电动车电池链接片是怎么链接的吗?锂电池点焊引出片及为复杂但又简单,引出片与连接片的作用是将锂电池性能连接起来输出,主要体现在各种锂电池组当中,其主要点焊引出片和连接片的方法如下:

1、将双头脉冲点焊机的电源开关按向"开"的位置,开启电源。

2、确认电池设备各参数已调试好,依右参数设定表,准备好物料和相关工具。其中工具可采用:双头点焊机,挫刀,压合夹具,六角扳手。调试电池点焊机设备参数时必须和品质工程确认,符合要求才能操作。点焊18650锂电池时必须注意点焊拉力,拉力值需在品质检测范围之内。

3、拿起一电池,负极端底部朝上,拿一引出片,引出片带圆孔端在外,将引出片点焊于18650锂电池负极端中间位置。

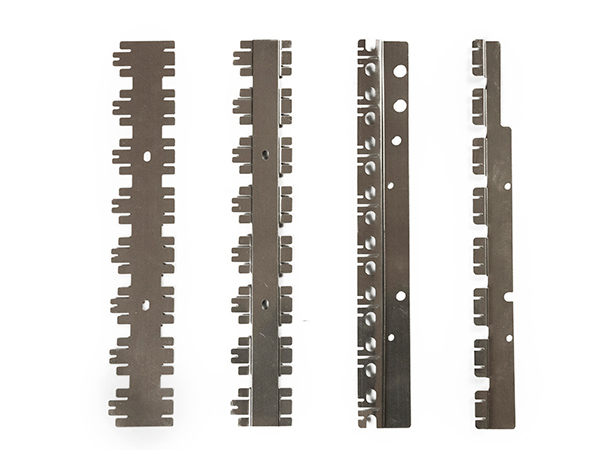

电动车电池链接片

4、将锂电池组转过去,引出片朝内,拿一连接片,将连接片摆放于引出片的上面,将连接片点焊于电池负极端中间位置,与引出片成一直线。

5、拿起另一电池,负极端底部朝上,将第1电池的连接片外露一端点焊于第二电池的负极端底部中间位置。

6、将串联点焊好的电池组摆放于压合夹具上,用力将电池组朝中间压合,使两电池紧密结合在一起,两电池成一直线。

7、将压合好的电池组流入下一工站作业完毕后将作业台面收拾干净,关闭点焊机电源开关。

锂电池点焊引出片与连接片注意事项:

1、引出片规格须符合材料BOM规格。

2、焊点不能有漏焊、虚焊、炸火、明显毛刺等不良现象。

3、引出片/连接片每处焊点数不少于6点。

4、作业时不能使面垫脱落,如有脱落现象须重贴面垫再作业。

关于引出片与链接片的注意事项,不仅是以上这些几点,还有当点焊机铜针针尖发黑时,用挫刀将铜针黑点挫去再重新点焊作业。如遇机仪器冒烟、异响等异常时,应及时关掉电源开关,停止机仪器运行,并向上级主管报告。知道更多内容,可以继续关注无锡鑫达科!
